Vyhřívání srážkoměru
Vyhřívání srážkoměru byl prvořadý úkol, jak jsem již psal v předchozím článku v sekci meteosatanice. Proto bych zde chtěl v několika větách shrnout výrobu a montáž vyhřívání. Jako příslušenství k této meteostanici lze samozřejmě dokoupit i samotné vyhřívání, ale za pár korun jej nečekejte. Samozřejmě je to bez práce, ale cena 6000 Kč se mi zdá za takovou drobnost dost vysoká. Ale pojďme k podstatě věci.
K samotné výrobě vyhřívání jsem použil trafo 230V s výstupem 24V a 2,2A. Lze použít i trafo 230V s výstupem 12V, ale je třeba si spočítat jaký výkon by mělo dávat s ohledem na použité žárovky. Dále jsou potřeba dvě objímky na auto žárovky [patice BA15s], samotné auto žárovky, nebo topný článek. Já zvolil žárovky jednu 10W a druhou 15W, uvidím jestli to bude dostačující, ale na starém srážkoměru stačily dvě 10W. Samozřejmě ještě kabel na propojení. Pro ovládání trafa jsem měl na výběr dvě možnosti a to spínací hodiny, na kterých je třeba si správně nastavit čas sepnutí a rozepnutí přívodu k trafu nebo mikroprocesorový regulátor s teplotním čidlem. Protože mám známého elektrikáře, tak mě sehnal již zmíněný regulátor. Nezbytnou a velice důležitou věcí je tepelná fólie pro zamezení tepelných ztrát uvnitř srážkoměru v zimním období. Pak stačí již jen nějaké nářadí a jedna volná sobota k tomu vše zkompletovat a uvést do chodu.
Na přiložených fotkách je zobrazeno, jak vše vypadá po vyrobení vyhřívání.

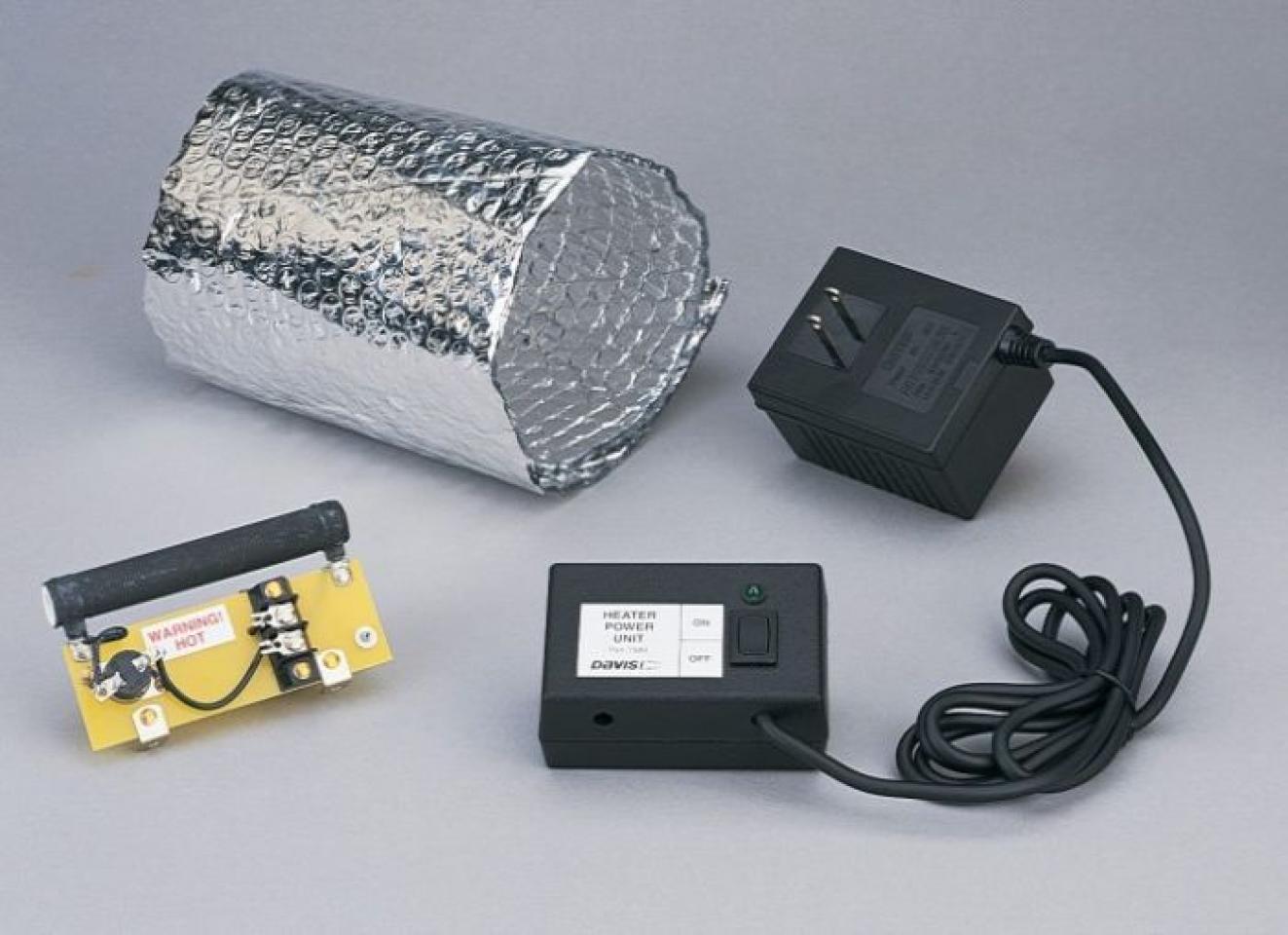

Na fotce 1 je vidět originální díl, který lze dokoupit s ohledem na cenu.

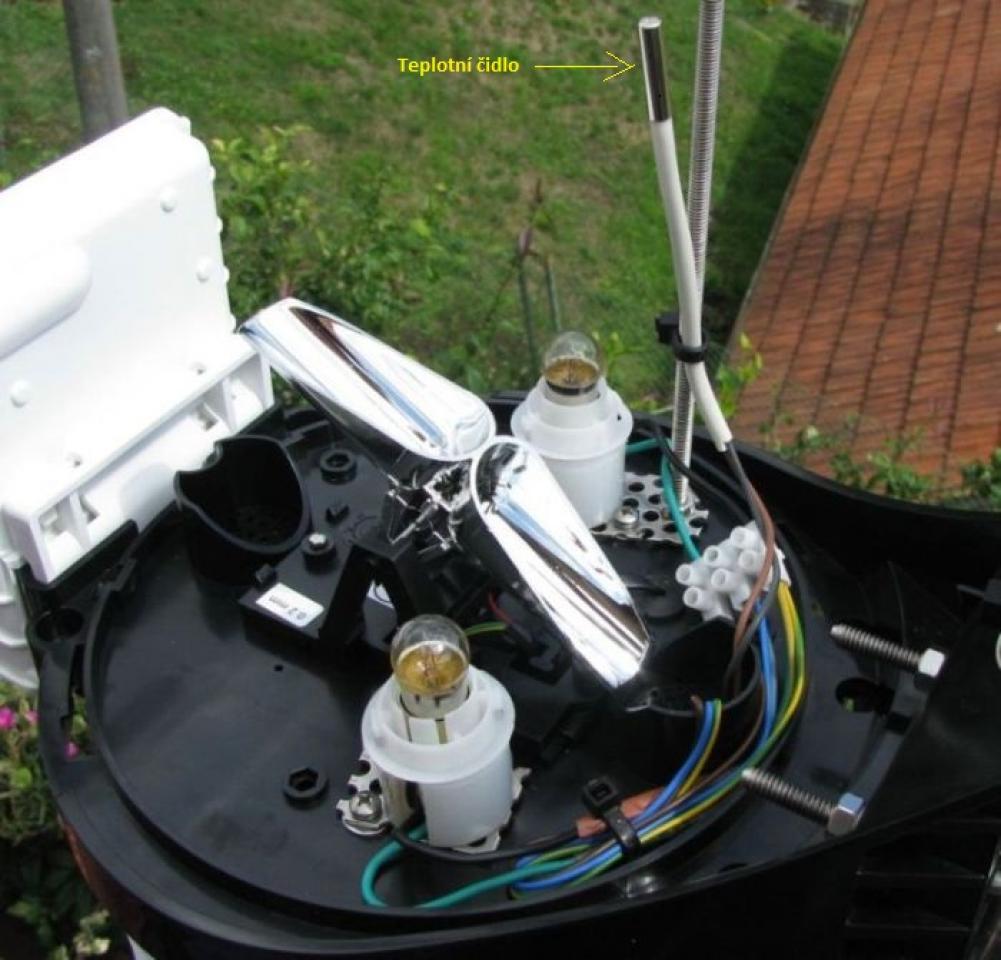

Fotka 2 zachycuje umístnění, uchycení a zapojení žárovek uvnitř srážkoměru s teplotním čidlem.
Na fotce 3 je vidět zevnitř zaizolovaný sběrný trychtýř srážkoměru tepelnou fólií a přilepený hliníkovou páskou.

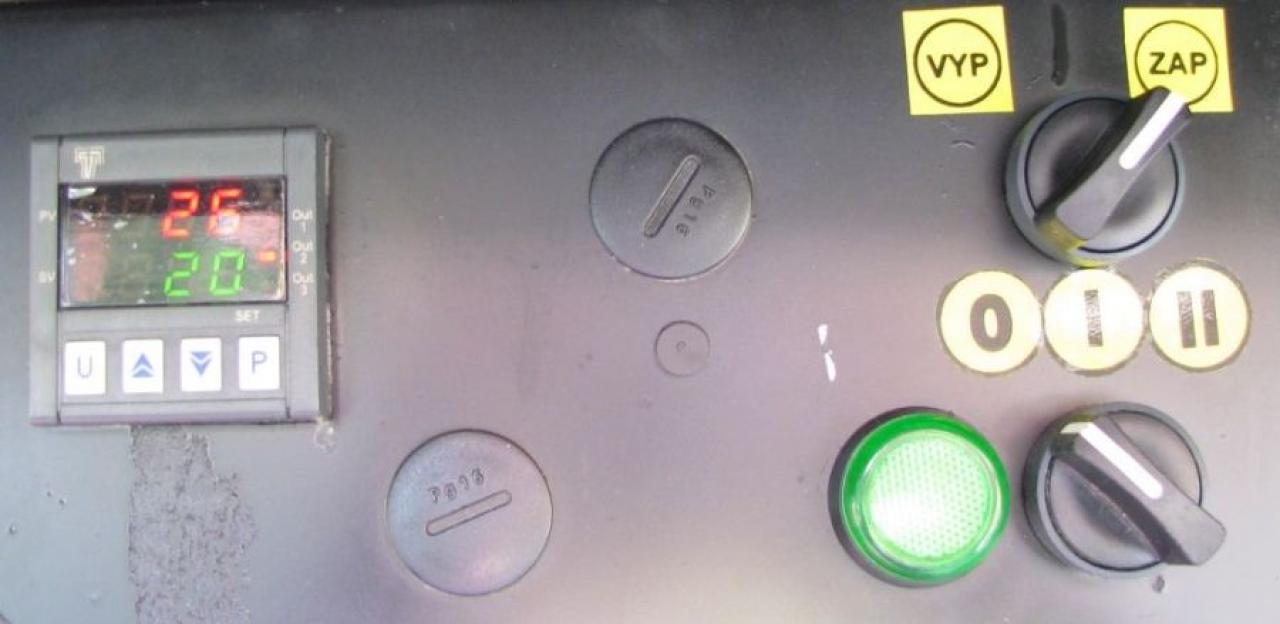

Fotka 4 plastová krabice v níž se nachází trafo a již zmíněný mikroprocesorový regulátor pro hlídání teploty ve srážkoměru. A jak vše funguje? Přes teplotní čidlo viz fotka 1 se přenáší aktuální teplota v srážkoměru do regulátoru, v kterém mám nastavenou danou teplotu s hysterzí 5°C. Ten po vyhodnocení teploty a jejího poklesu pod nastavenou teplotu sepne trafo, které napájí žárovky podle toho, jak mám na přepínači navolené topení a to 0 - 1 - 2 žárovky.

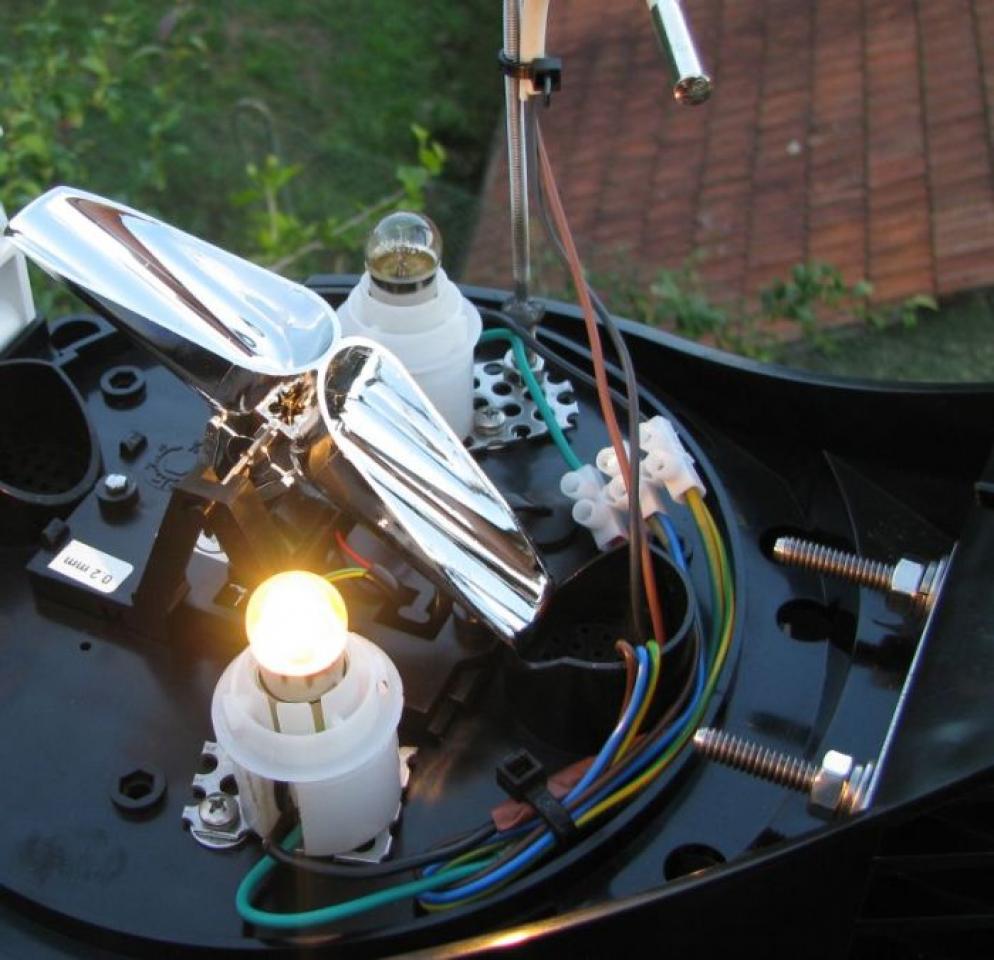

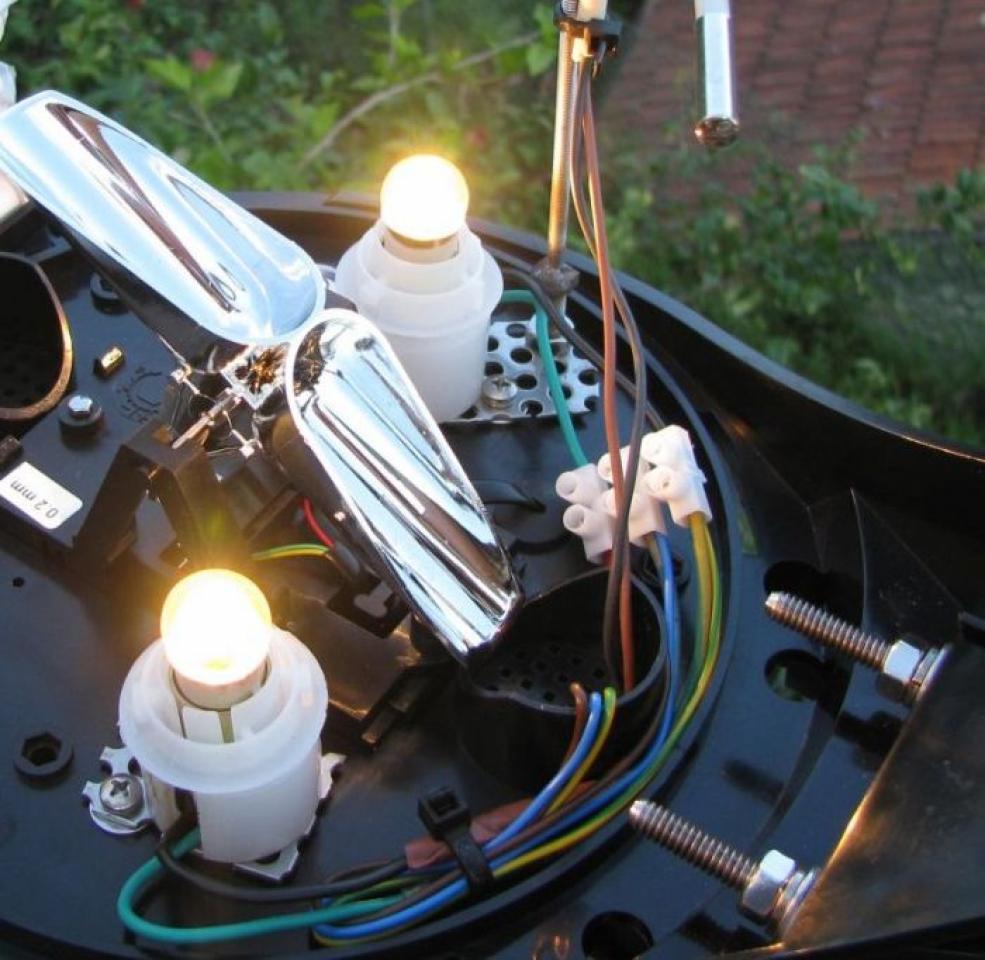

Foto 5 a 6 již jen dokládá jak vše funguje po skončení montáže.
